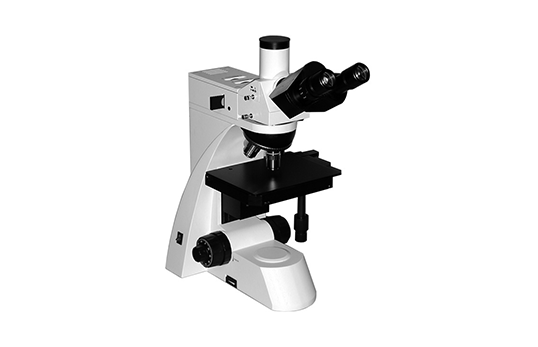

JC-XTL-16A落射金相显微镜
一、产品介绍
二、产品参数
|
型号 |
XTL-16A |
|
目镜 |
大视野 WF10X(Φ18mm) |
|
物镜 |
长距平场消色差物镜(无盖玻片) PL 5X/0.12 |
|
长距平场消色差物镜(无盖玻片) PL L10X/0.25 |
|
|
长距平场消色差物镜(无盖玻片) PL L20X/0.40 |
|
|
长距平场消色差物镜(无盖玻片) PL L50X/0.70 |
|
|
目镜筒 |
三目镜,倾斜30˚,(内置检偏振片,可进行切换) |
|
落射照明系统 |
6V 20W,卤素灯, 亮度可调 |
|
落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃 |
|
|
调焦机构 |
粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置 |
|
转换器 |
四孔(内向式滚珠内定位) |
|
载物台 |
双层机械移动式 (尺寸: 210mmX140mm,移动范围:75mmX50mm) |
|
名称 |
类别/技术参数 |
|
目镜 |
大视野 WF16X(Φ11mm) |
|
分划 10X(Φ18mm) 格值0.1mm/格 |
|
|
物镜 |
长距平场消色差物镜(无盖玻片) PL L 40X/0.60 |
|
长距平场消色差物镜(无盖玻片) PL L 60X/0.75 (弹簧) |
|
|
长距平场消色差物镜(无盖玻片) PL L 80X/0.80 |
|
|
长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧) |
|
|
平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油) |
|
|
转换器 |
五孔(内向式滚珠内定位) |
|
CCD接头 |
0.4X |
|
0.5X |
|
|
1X |
|
|
0.5X带分划尺,格值0.1mm/格 |
|
|
摄像仪 |
DV-1带USB和Video输出 |
|
DV-2带USB输出 |
|
|
DV-3带Video输出 |
三、产品特点
|
配置大视野目镜和长距平场消色差物镜(无盖玻片)，视场大而清晰。 观察系统 铰链式观察筒：三目观察筒， 单视度可调，镜筒30度倾斜， 可连接摄影、摄像装置。 目镜WF10X大视野平场目镜，视场范围ф18mm， 提供了宽阔平坦的观察空间。 10X分划目镜，视场范围ф18mm，用于校正中心。 |
|
|
机械载物台双层机械式载物台， 尺寸210mm*140mm: 移动范围：75mm*50mm, 适度的设计理念， 使用者操作载物台时更方便更舒适 |
|
|
落设照明系统 6V20W卤素灯， 亮度可调。内置视场光阑、 孔径光阑、（黄、蓝、绿、磨砂玻璃） 滤色片转换装置，推拉式起偏振器 |
|
|
调焦机构 粗微动同轴调焦机构，粗动松紧可调， 带限位锁紧装置，微动格值：2μm |
|
