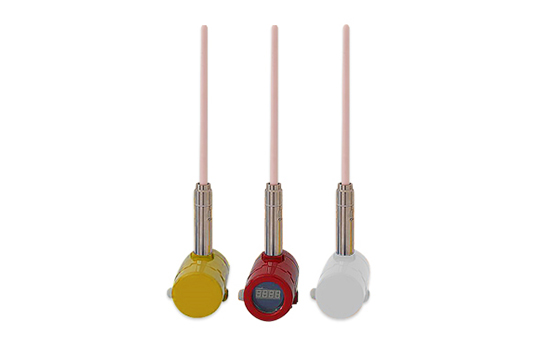

ZF-1010/1020静电粉尘监测仪（高温）

一、产品介绍

静电粉尘监测仪主要用于各类管道、烟道粉尘监测，可以及时检测到管道、烟道中粉尘浓度变化趋势，对整体除尘达到一个良好的监控作用。

静电荷测量原理：任何粉体状的物质在气力的输送过程中，都会产生碰撞和磨擦，因此粉体粒子都会失去电子而形成带正电荷的粒子和颗粒，随浓度的变化及粉体流速的变化，其电荷量也按一定规律变化。粉尘颗粒所带的电荷形成静电场。利用静电感应原理即可测得静电场的大小及变化，通过信号处理，即可显示气固两相中粉体浓度的数量值。

二、案例及应用场所

炼钢、铝厂、发电、石油、化工、烟草行业、建材加工、纸浆和造纸、采煤和采矿、轮胎行业、水泥制造、陶瓷、铸造、焚烧炉和包装等行业

二、技术参数

1、相关标准

《粉尘浓度测量仪》

爆炸性环境第1部分：设备通用要求

爆炸性环境第4部分：由本质安全型“i”保护的设

固定污染源烟气排放连续监测系统技术要求及检测方法（试行）

粉尘浓度测量仪

压力变送器检定规程

电子测量仪器通用规范

2、产品参数

产品型号	ZF-1010	不带显示
	ZF-1020	带显示
测量范围	粉尘浓度	0.1～10/20/50/100mg/m³（可根据实际情况定做）
	被测管径	Φ0.1～3.0m
	粉尘粒径	1～200μm
工作条件	工作温度	＜500°C
	工作压力	＜2.5MPa
	环境温度	-20～60°C
	相对湿度	＜90%
	接地网（点）	与PLC/DCS共用接地网,接地良好
	电源	12V – 24V DC
输出	模拟量	DC 4-20mA
传感器	插入长度	150～1000mm（特殊需要可根据用户管径选配）
	测点数量	1-N点(根据用户需要配置)

3、产品优势

1、产品采用先进的电荷感应技术，对粉尘的探测灵敏度高

2、产品实时在线连续检测，数据精准

3、测量介质范围宽泛，可测量常见介质的粉尘粒子

4、产品输出方式：4-20mA 模拟量输出。产品标准二线制 4-20mA 电流输出，抗干扰能力强，易于远距离信号传输；对信号传输导线无特殊要求，输出电流与粉尘浓度成线性关系，方便后续的 PLC 数据处理

5、产品特殊结构设计：（1）免维护免清理（2）接线盒内置一体化变送器输出

6、可搭配无线传输模块实现数据实时监测、报警提醒
