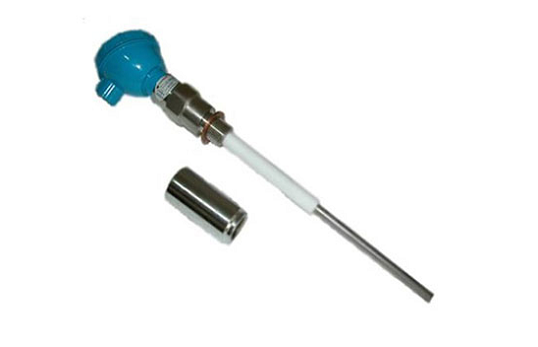

锅炉风粉在线监测系统JCF-DQ-3
JCF-DQ-3型煤粉浓度在线测量系统由我公司研发生产，广泛应用于冶金、发电、水泥等行业气固两相流的在线测量。
锅炉风粉在线监测系统JCF-DQ-3
一、产品介绍
JCF-DQ-3型煤粉浓度在线测量系统由我公司研发生产，广泛应用于冶金、发电、水泥等行业气固两相流的在线测量。
主要使用场所：电厂各煤粉管道中煤粉浓度或其他除尘场所。
工作原理：
含有粉尘颗粒的气固两相流体在输送过程中,由于煤粉颗粒与煤粉颗粒、煤粉颗粒与管道内壁的碰撞和摩擦,将使煤粉颗粒带上电荷，形成静电场。当带电煤粉颗粒通过测量电极时，测量电极感应出正负电荷，电荷在转移运动中形成电流信号；此交流电信号的大小和煤粉质量含量成正比。通过对此电信号进一步放大、运算处理，从而测量出煤粉量与风量的比值（kg/ kg）。
二、产品参数
|
使用环境温度
|
-40～80℃（电子部件）
|
|
使用环境湿度
|
45%～95%RH
|
|
被测介质压力
|
＜2.5MPa
|
|
被测介质温度
|
-50～260℃（标准型）
|
|
粉尘颗粒大小
|
标称直径0.1µm～200µm
|
|
测量精度
|
±5.0%
|
|
测量量程
|
0-100%（标准型）
|
|
插入深度
|
L=360mm（标准型），可根据要求定做
|
|
输出方式
|
四线制 DC 4－20mA
|
|
电源电压
|
DC 24V±10%
|
|
防护等级
|
IP65
|
|
防爆等级
|
本安型
|
|
变送器功耗
|
小于1W
|
三、产品特点
测量电极采用刚玉99保护套管，耐磨性好，使用寿命长。
变送器主体部分采具有隔热功能。
1.测量电极采用刚玉99保护套管，耐磨性好，使用寿命长。
2.变送器主体部分采具有隔热功能。
|
使用环境温度
|
-40～80℃（电子部件）
|
|
使用环境湿度
|
45%～95%RH
|
|
被测介质压力
|
＜2.5MPa
|
|
被测介质温度
|
-50～260℃（标准型）
|
|
粉尘颗粒大小
|
标称直径0.1µm～200µm
|
|
测量精度
|
±5.0%
|
|
测量量程
|
0-100%（标准型）
|
|
插入深度
|
L=360mm（标准型），可根据要求定做
|
|
输出方式
|
四线制 DC 4－20mA
|
|
电源电压
|
DC 24V±10%
|
|
防护等级
|
IP65
|
|
防爆等级
|
本安型
|
|
变送器功耗
|
小于1W
|
