电厂布袋除尘在线监测系统JCF-DQ-1
JCF-DQ-1型电厂布袋除尘在线监测系统广泛应用于火电厂、钢铁厂、化工（焦化、石化）等多种行业的除尘工艺中。如电厂除尘烟道含尘量在线监测，干除灰系统在线监测等。
电厂布袋除尘在线监测系统JCF-DQ-1
一、产品介绍
JCF-DQ-1型电厂布袋除尘在线监测系统广泛应用于火电厂、钢铁厂、化工（焦化、石化）等多种行业的除尘工艺中。如电厂除尘烟道含尘量在线监测，干除灰系统在线监测等。

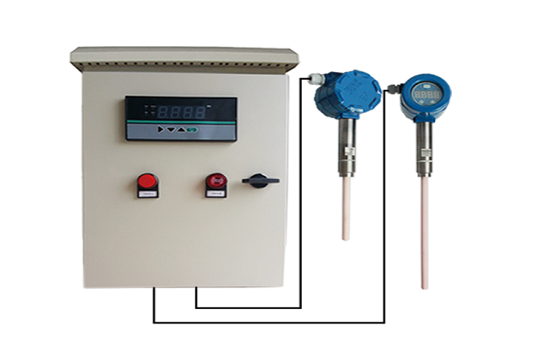

该系统主要由静电粉尘仪、控制显示器、配电隔离器、信号转换器、工控机等几大部位组成，整套系统可实现现场显示、超标报警、联动系统等功能。
工作原理
静电荷测量原理：气固两相流中，静电场场强与粉尘浓度成正比。含尘管道中，粉尘粒子间摩擦碰撞而带电荷在自身周围形成静电场。传感器感应静电场信号而测知粉尘浓度。
JJG 846-2015 《粉尘浓度测量仪》
GB 3836.1-2010 爆炸性环境 第1部分：设备 通用要求
GB 3836.4-2010 爆炸性环境 第4部分：由本质安全型“i”保护的设备
HJ/T 76-2007 固定污染源烟气排放连续监测系统技术要求及检测方法（试行）
JJG 846-2015 粉尘浓度测量仪
JJG 882-2004 压力变送器检定规程
GB/T 11463-1989 电子测量仪器可靠性试验
GB/T 6587-2012 电子测量仪器通用规范
二、产品参数
|
测量范围
|
煤粉浓度
|
0-9/12/25/50/100/200/400mg/M3 （更大量程可定做）
|
|
被测管径
|
0.1-3.0m
|
|
被测粒径
|
1-200μm
|
|
工作条件
|
工作温度
|
常温型：－50℃～260℃；高温型：－50℃～500℃
|
|
工作压力
|
≤2.5MPa
|
|
环境温度
|
-40℃～80℃（电子部件）
|
|
管道气体流速
|
1m/s～50m/s
|
|
相对湿度
|
≤95%RH
|
|
接地网（点）
|
与PLC/DCS共用接地网，接地良好
|
|
电源
|
15V – 32V DC
|
|
输出
|
模拟量
|
DC 4-20mA、开关量
|
|
通讯接口
|
RS232、RS485（选项）
|
|
传感器
|
规格型号
|
JCF-DQA/DQB 500/800/1000（可选）
|
|
插入长度
|
150/360/500/800mm（或根据用户需要订制）
|
三、产品特点
1、便于传感器与变送器一体化结构，抗干扰能力强，信号远距离转输
2、一体化高耐磨、防水传感器，监测灵敏度、准确度高
3、仪表使用简单，维护量小，运行可靠
4、同时监测除尘系统多个或烟道，适用广泛
5、替代人工检漏，对除尘、烟尘排放有指导作用
6、具有显著的经济、社会、环保效益
1、便于传感器与变送器一体化结构，抗干扰能力强，信号远距离转输
2、一体化高耐磨、防水传感器，监测灵敏度、准确度高
3、仪表使用简单，维护量小，运行可靠
4、同时监测除尘系统多个或烟道，适用广泛
5、替代人工检漏，对除尘、烟尘排放有指导作用
6、具有显著的经济、社会、环保效益
|
测量范围
|
煤粉浓度
|
0-9/12/25/50/100/200/400mg/M3 （更大量程可定做）
|
|
被测管径
|
0.1-3.0m
|
|
被测粒径
|
1-200μm
|
|
工作条件
|
工作温度
|
常温型：－50℃～260℃；高温型：－50℃～500℃
|
|
工作压力
|
≤2.5MPa
|
|
环境温度
|
-40℃～80℃（电子部件）
|
|
管道气体流速
|
1m/s～50m/s
|
|
相对湿度
|
≤95%RH
|
|
接地网（点）
|
与PLC/DCS共用接地网，接地良好
|
|
电源
|
15V – 32V DC
|
|
输出
|
模拟量
|
DC 4-20mA、开关量
|
|
通讯接口
|
RS232、RS485（选项）
|
|
传感器
|
规格型号
|
JCF-DQA/DQB 500/800/1000（可选）
|
|
插入长度
|
150/360/500/800mm（或根据用户需要订制）
|
