高炉布袋除尘在线监测系统JCF-DQ-2
JCF-DQ-2型高炉布袋除尘在线监测系统广泛用于冶金、电力、化工、食品加工、建材、木材加工等布袋除尘系统的检漏。
高炉布袋除尘在线监测系统JCF-DQ-2
一、产品介绍
JCF-DQ-2型高炉布袋除尘在线监测系统广泛用于冶金、电力、化工、食品加工、建材、木材加工等布袋除尘系统的检漏。如用于大型火力发电机组的干除灰系统的检漏，可防止因布袋除尘器的布袋破裂，导致对负压风机的磨损，也可防止正压除灰风粉分离后，因布袋破损造成超标粉尘排放空污染环境。

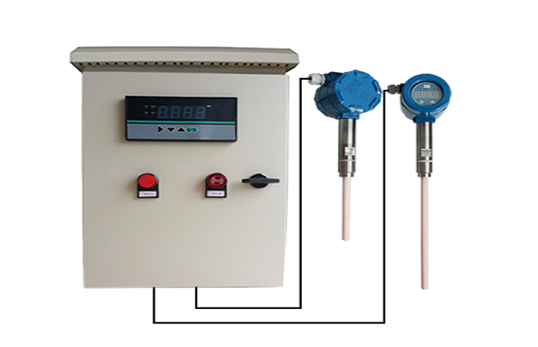

该系统主要由静电粉尘仪、控制显示器、配电隔离器、信号转换器、工控机等几大部位组成，整套系统可实现现场显示、超标报警、联动系统等功能。
工作原理
静电荷测量原理：任何粉体状的物质在气力的输送过程中，都会产生碰撞和磨擦，因此粉体粒子都会失去电子而形成带正电荷的粒子和颗粒，随浓度的变化及粉体流速的变化，其电荷量也按一定规律变化。粉尘颗粒所带的电荷形成静电场。利用静电感应原理即可测得静电场的大小及变化，通过信号处理，即可显示气固两相中粉体浓度的数量值。
JJG 846-2015 《粉尘浓度测量仪》
GB 3836.1-2010 爆炸性环境 第1部分：设备 通用要求
GB 3836.4-2010 爆炸性环境 第4部分：由本质安全型“i”保护的设备
HJ/T 76-2007 固定污染源烟气排放连续监测系统技术要求及检测方法（试行）
JJG 846-2015 粉尘浓度测量仪
JJG 882-2004 压力变送器检定规程
GB/T 11463-1989 电子测量仪器可靠性试验
GB/T 6587-2012 电子测量仪器通用规范
二、产品参数
|
测量范围
|
煤粉浓度
|
0-9/12/25/50/100/200mg/m3（更大量程可定做）
|
|
被测管径
|
0.1-2.0m
|
|
被测粒径
|
1-200μm
|
|
工作条件
|
工作温度
|
＜250°C
|
|
工作压力
|
＜2.5MPa
|
|
环境温度
|
-20～60°C
|
|
相对湿度
|
＜80%
|
|
电源
|
15V – 32V DC
|
|
输出
|
微机接口
|
DC 4～20mA、RS232
|
|
显示方式
|
表头显示/接入PLC系统显示
|
|
传感器
|
插入长度
|
300～1000mm（特殊需要可根据用户管径选配）
|
|
测点数量
|
1-N点(根据用户需要配置)
|
三、产品特点
1、便于传感器与变送器一体化结构，抗干扰能力强，信号远距离转输
2、一体化高耐磨、防水传感器，监测灵敏度、准确度高
3、仪表使用简单，维护量小，运行可靠
4、同时监测除尘系统多个或烟道，适用广泛
5、替代人工检漏，对除尘、烟尘排放有指导作用
6、具有显著的经济、社会、环保效益
1、便于传感器与变送器一体化结构，抗干扰能力强，信号远距离转输
2、一体化高耐磨、防水传感器，监测灵敏度、准确度高
3、仪表使用简单，维护量小，运行可靠
4、同时监测除尘系统多个或烟道，适用广泛
5、替代人工检漏，对除尘、烟尘排放有指导作用
6、具有显著的经济、社会、环保效益
|
测量范围
|
煤粉浓度
|
0-9/12/25/50/100/200mg/m3（更大量程可定做）
|
|
被测管径
|
0.1-2.0m
|
|
被测粒径
|
1-200μm
|
|
工作条件
|
工作温度
|
＜250°C
|
|
工作压力
|
＜2.5MPa
|
|
环境温度
|
-20～60°C
|
|
相对湿度
|
＜80%
|
|
电源
|
15V – 32V DC
|
|
输出
|
微机接口
|
DC 4～20mA、RS232
|
|
显示方式
|
表头显示/接入PLC系统显示
|
|
传感器
|
插入长度
|
300～1000mm（特殊需要可根据用户管径选配）
|
|
测点数量
|
1-N点(根据用户需要配置)
|
