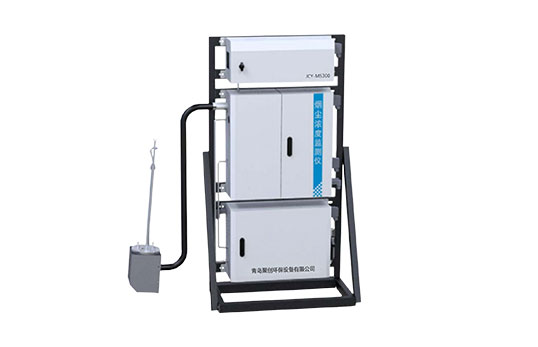

JCY-MS300型烟尘检测系统

JCY-MS300型抽取式粉尘仪是聚创环保在多年过程烟尘检测技术研发基础上开发的一款针对于高湿烟气、超低粉尘检测的专用抽取式粉尘仪。采用先进的激光前散射测量技术，结合全程高温等流速取样系统，具有检测下限低至0.05mg/m3、不受水汽影响、测量精准、模块化设计、安装简单、工作寿命长、抗腐蚀性强、维护量小等特点成功应用于环保粉尘在线式连续测量。

价格咨询技术咨询

产品介绍

JCY-MS300型烟尘检测系统

一、产品介绍

系统原理框图示意图所示：

该原理具有极高的灵敏度，因此可以检测很低浓度的粉尘。半导体激光器发出的调制激光束（650nm）射向测量单元内，遇到粉尘颗粒散射产生的散射光被一个高灵敏度的检测器记录下来。接收单元将光信号转换与粉尘浓度成比例的标准信号，从而得到污染源颗粒物的排放浓度值。
工作原理：
待测烟气在射流泵的作用下，由烟道经过采样探头、伴热（避免水气干扰），然后通入测量单元。JCY-MS300的发射和接收单元检测散射光强度，通过特殊算法计算从而得到粉尘浓度。尾气经采样探头重新返回烟道。仪表风提供射流泵动力。系统采用先进的全高温伴热预处理技术使抽取、测量排放过程中有效排除湿气干扰、防止气路堵塞，配备定期反吹、定期清洗、定期校准、故障报警等功能。
系统采用微差压变送器和皮托管测量烟囱内的烟气流速，反馈给系统取样控制单元实时改变样气抽取流速，实现平行等速采样，符合国家烟尘采样技术条件的要求。

粉尘仪工作原理图

二、产品参数

测量原理	激光前散射
测量量程	0-10-50mg/m3（可双量程切换）
检测下限	0.05mg/m3
测量误差	±10%
重复性	±10%F.S.
响应时间	2S
烟气温度	＜300℃
环境温度	-20～+50℃
反吹气要求	＞0.4MPa，无尘无水无油
模拟量输出	4-20mA，*大负载500Ω
通讯接口	RS485，RS232(选配）
人机交互	LCD显示屏
电源要求	220VAC,1500W，IP54
重量	100KG（1.62* 0.85*0.26m）

三、产品特点

1、用激光前散射法检测颗粒物浓度，检测下限低。
2、全程高温采样，避免水汽干扰粉尘的测量。
3、皮托管平行等速采样，符合烟尘采样技术要求（HJ/T48-1999）
4、一目了然的人机交互界面，方便设置参数与控制操作。
5、模块化设计，可单独更换测量单元、显示单元。
6、灵敏度高，不受震动影响，自动调零、上电预热功能，可靠性高。
7、采用大口径射流泵，避免因粉尘堆积导致堵塞。
8、单侧开孔，单侧安装，整个系统安装到支架上。
9、支持自动定时反吹清洗管路、自动调零。
10、多种状态信号，运行/故障、报警、限值、维护。
11、无消耗品、运行成本低、维护周期长。
