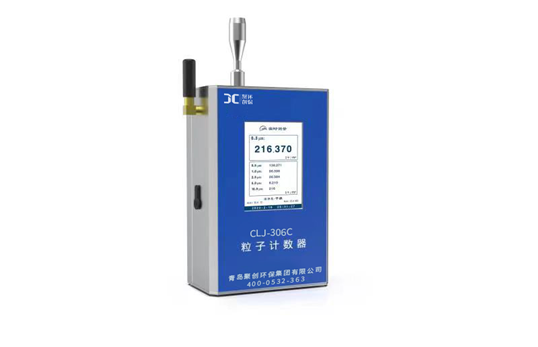

CLJ-306C粒子计数传感器
一、产品概述
CLJ-306C是一款基于激光散射原理的多通道粒子计数传感器，可准确测量包含0.3μm,、0.5μm、 1μm、3μm、5μm、10μm 行业通用的6种粒径。通过标准RS485接口和Modbus-RTU协议，将数据实时传输至各种智能终端，减少人为参与，实现无人化智能监测。在多种无尘场合，实现7*24小时全时段的连续实时监测，降低风险，减少成本。
CLJ-306C拥有更高的测量精度和粒径分辨率，拥有更强的抵御湿度影响的能力。CLJ-306C粒子计数传感器采用工业级激光器与感光部件，结合诺方蕞新一代光散射颗粒物监测技术，精心调校的光学和气路结构，以及全新一代高频弱信号处理电路和高精度粒子识别算法，更准确的测量各种有洁净度要求的环境粒子浓度。
二、产品特点
l 数据准确：单颗粒激光散射原理，工业级激光光源。计数效率高，重复性和一致性好。
l 粒径范围：粒径范围0.3~10μm，保证计数效率的同时，单台传感器覆盖六通道。
l 可靠性高：空气动力学修正, 光路和气路自检，对震动不敏感，保证系统可靠性与稳定性。
l 流量稳定：采用主动采样方式，采用恒流进气风扇，选配PID流量控制功能，可支持稳定、长时间、高负压、采样；可选气泵版，外置独立高性能气泵模块。
l 响应快速：秒级数据更新。
l 通讯接口：RS485和UART TTL串口两种输出；选配4G、以太网
l 全自动测量: 可远程控制，无线传输，数据实时上传至物联网平台。
l电路具有ESD、过压、过流、反接保护，确保电路的稳定性及可靠性。
l 安装便捷：安装结构简单，通用性高。
l 安全友好：低压供电，无电击；无放射源，无光污染。
l 采样流量：标准2.83L/min，气泵/风扇两种采样方式可选。
适用范围
电子行业 食品加工行业 精加工洁净室等。
工作原理
采用单颗粒激光散射原理，通过精确的光学设计和根据流体力学原理设计的气路，使采样空气中的颗粒大概率依次穿过光束，产生微弱的散射光；通过精确的光学信号收集装置，将散射光收集，并投射到高灵敏，高带宽的光电探测器上。通过识别和分析每个颗粒的散射脉冲，得到每个颗粒对应的信号强度；通过校准程序，得到每个颗粒的粒径大小；经换算和空气动力学校准，得到粒子数量。
三、技术指标
|
序号
|
项目
|
参数
|
备注
|
|
1
|
测量输出
|
0.3~10μm共6通道粒子数
|
0.3μm、0.5μm、1μm、3μm、5μm、10μm
|
|
2
|
量程
|
|
|
|
3
|
输入电压
|
DC12V [9~25VDC]
|
推荐供电电源不低于12V 2A
|
|
4
|
额定功率
|
3.0W
|
|
|
5
|
休眠功率
|
0.24 W
|
|
|
6
|
工作温度范围
|
-20-60℃
|
|
|
7
|
湿度范围
|
0-99%RH
|
|
|
8
|
工作大气压力
|
86KPa~110KPa
|
|
|
9
|
响应时间
|
1S
|
|
|
10
|
通讯接口
|
RS-485 + UART TTL
|
可定制
|
|
11
|
通讯协议
|
Modbus-RTU
|
可定制
|
|
12
|
计数效率
|
0.3μm/50% >0.45μm/100%(根据ISO21501)
|
@25℃,50%RH
|
|
13
|
相对误差
|
±10%
|
@25℃,50%RH
|
|
14
|
产品尺寸
|
168*67*82
|
|
|
15
|
软管尺寸
|
内径：φ5mm 外径：φ8mm
|
|
|
16
|
寿命
|
3年
|
40℃以下
|
