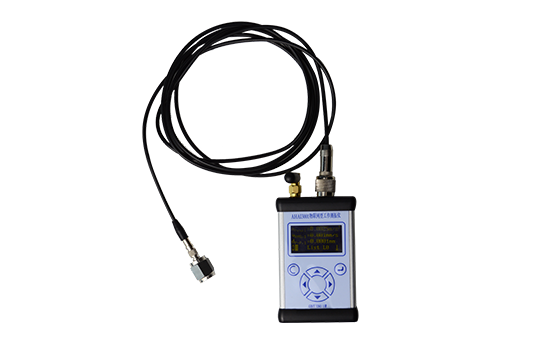

AHAI3001工作测振仪
一 、产品介绍
AHAI3001工作测振仪是一种具有物联网技术的振动分析仪器。可以对振动加速度、速度、位移的峰值、峰峰值、有效值同时进行测量。测量结果可以保存在仪器内部，也可以实时通过蓝牙、WIFI、4G网络、RS485接口上传到计算机、前端服务器、云服务器上。既可以用于振动现场测量，也可以用于振动长期在线监测。用户还可以选配振动1/3 OCT频谱分析功能，用于振动特征分析。
二、 产品特点
2.1全数字信号处理技术
2.2 可选实时频谱分析功能
2.3 加速度、速度、位移同时测量
2.4 多种输出接口实时输出测量结果
2.5 工业铝合金外壳、坚固耐用
三 、产品参数
3.1 频率范围：
|
采样频率
|
加速度档
|
速度档
|
位移档
|
|
8kHz
|
8 Hz～3.5 kHz
|
8 Hz～1.6 kHz
|
8 Hz～1.0 kHz
|
|
32kHz
|
32 Hz～13 kHz
|
32 Hz～1.6 kHz
|
32 Hz～1.0 kHz
|
3.2 MAX输入电压：5 V
3.3 本底噪声：小于3μV
3.4 传感器供电：2 mA@18 V
3.5 支持传感器类型：压电式加速度计
3.6 支持传感器灵敏度：0.1 mV/m·s-2～1000 mV/m·s-2
3.7 二阶高通滤波器：关、3.16Hz、10Hz、31.6Hz
3.8 二阶低通滤波器：关、3.16kHz、1kHz、316Hz
3.9 测量指标：加速度、速度、位移的1秒线性平均值，峰值,峰峰值，一段时间的线性平均值，MAX值,MIN值,峰值,峰峰值
3.10 记录功能：采样间隔1秒到600秒可设置
3.11 存贮：4M字节FLASH RAM
3.12 输出接口：DB９F(RS232/RS485双协议)
3.13 主机尺寸：104×55×23 mm
3.14 电源：内置3.7V1Ah可充电电池
3.13 选配功能：1/3 OCT频谱分析，中心频率：4Hz～2.５kHz，符合标准：GB/T 3241。
3.14 测量范围（配灵敏度为2.5mV/m·s-2的传感器）：
加速度：0.003m/s2～2000m/s2；速度：0.03mm/s～20000mm/s；位移：0.0005mm～200mm。
四 、产品配置
|
|
AHAI3001-2
|
AHAI3001-1
|
AHAI3001-2A
|
AHAI3001-2B
|
AHAI3001-2C
|
AHAI3001-2H
|
AHAI3001-2D
|
|
基本型
|
宽频型
|
工业现场基本型
|
工业现场分析型
|
积分存贮型
|
积分手传型
|
分析存贮型
|
|
配置
|
基础配置
|
频率上限20k
|
增加RS232
|
增加RS232、1/3OCT
|
增加RS232、积分、储存
|
增加RS232、积分、储存、数据采集、手传振动，
|
增加RS232、积分、储存、数据采集、手传振动1/3OCT
|
|
采样频率
|
至高32kHz
|
至高48kHz
|
至高32kHz
|
|
传感器
|
压电式加速度传感器，0.1pC/m.s-2~1000pC/m.s-2
|
增加固定块和扎线
|
|
频率范围
(主机部分)
|
5Hz~3.5kHz，20Hz~13.5kHz
|
5Hz~3.5kHz，20Hz~20kHz
|
5Hz~3.5kHz，20Hz~13.5kHz
|
|
输出接口
|
交流输出（可接监听耳机）、直流输出
|
交流输出、直流输出、RS232/RS485
|
|
测量范围
|
0.01~5000m.s-2（配1pC/m.s-2传感器时）
|
|
测量指标
|
加速度、速度、位移的峰值、有效值、峰峰值及加速度级
|
增加了
1/3 OCT加速度
|
增加了
MAX、MIN值
|
增加了：
手传计权
|
增加了：手传计权加速度级
|
|
频谱分析功能
|
|
|
|
实时1/3 OCT，中心频率：4-2.5k Hz,20-10k Hz
|
|
|
实时1/3OCT，中心频率：4-2.5kHz或20-10kHz
|
|
积分时间
|
|
|
|
|
1秒到24小时任意设置
|
|
启动方式
|
|
|
|
|
按键、定时、等间隔、超限
|
|
存贮
|
|
|
|
|
至多1024组积分测量结果
|
至多1024组积分测量结果
|
至多1024组积分测量结果或512组带频谱分析结果
|
|
替代老型号
|
AWA5936-1
ISV2101
|
|
AWA5936-1
|
|
AWA5936-2
|
AWA5936-3
|
|
