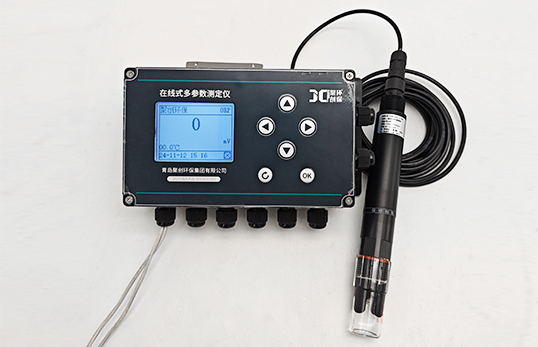

JC-ORP9000型在线式ORP计（非医用）

一、产品描述

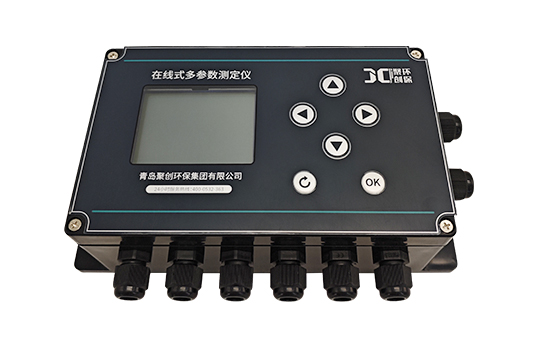

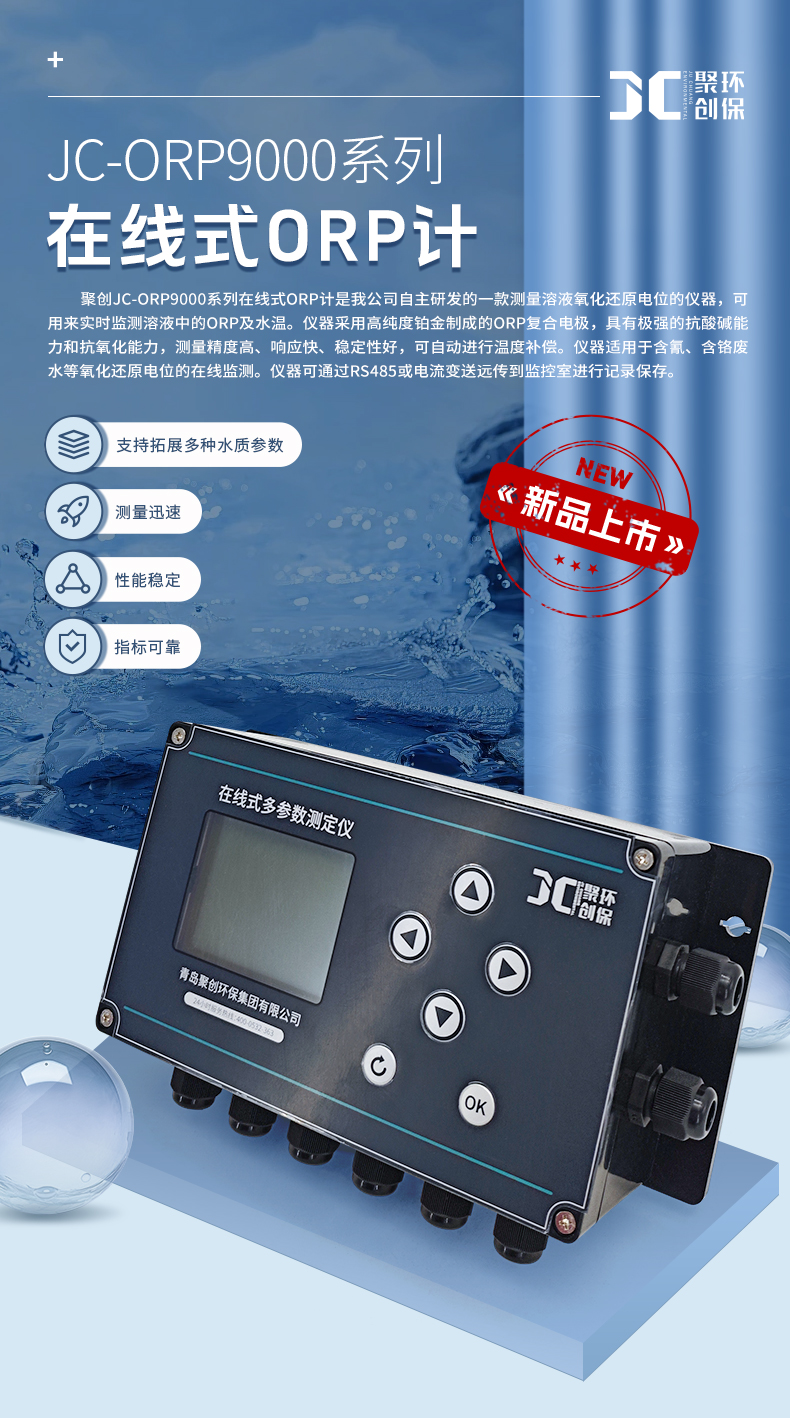

聚创JC-ORP9000系列在线式ORP计是我公司自主研发的一款测量溶液氧化还原电位的仪器，可用来实时监测溶液中的ORP及水温。仪器采用高纯度铂金制成的ORP复合电极，具有极强的抗酸碱能力和抗氧化能力，测量精度高、响应快、稳定性好，电极可根据温度自动补偿。仪器适用于含氰、含铬废水等氧化还原电位的在线监测。仪器可通过RS485或电流变送远传到监控室进行记录保存。

二、应用领域
适用于农业用水、水产养殖、地表水、含氰废水、含铬废水等氧化还原电位的在线监测。

三、基本参数

测量原理	测量溶液氧化还原电位
工作电压	AC~220V/DC24V
功率	5W
主机尺寸	200mm×120mm×75mm
传感器尺寸	长266mm，外径30mm
工作环境温度	0-50℃
工作环境湿度	≤85%RH（无冷凝）
防护等级	主机IP65，ORP传感器IP68
通信接口	RS485
输出信号	0-10V/4-20MA
输出负载	负载＜500Ω（0-10mA），负载＜750Ω（4-20mA）
显示	LCD单色屏
数据存储	1000条
控制接口	八组ON/OFF继电器接点分为高点、低点报警输出，继电器滞后量任意设定，继电器最大负载30VDC/5A

四、产品参数
1.电极标配长度：5米（其他长度可定制）；
2.测量要素（根据需求配置）：ORP、水温；
3.传感器外壳材质：耐腐蚀塑料；
4.ORP电极：高纯度铂金制成的ORP复合电极；

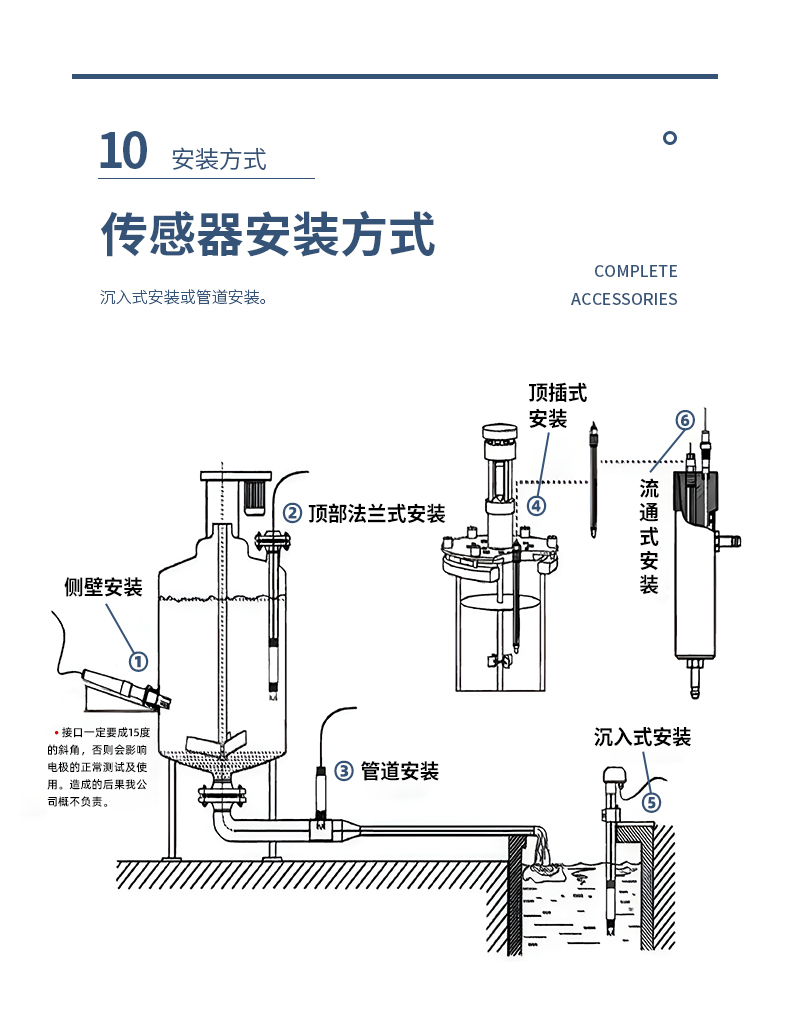

5.传感器电气接口：上下螺纹均为3/4螺纹，方便管道式安装、沉入式安装；
6.传感器平均寿命：使用周期约为1年左右；

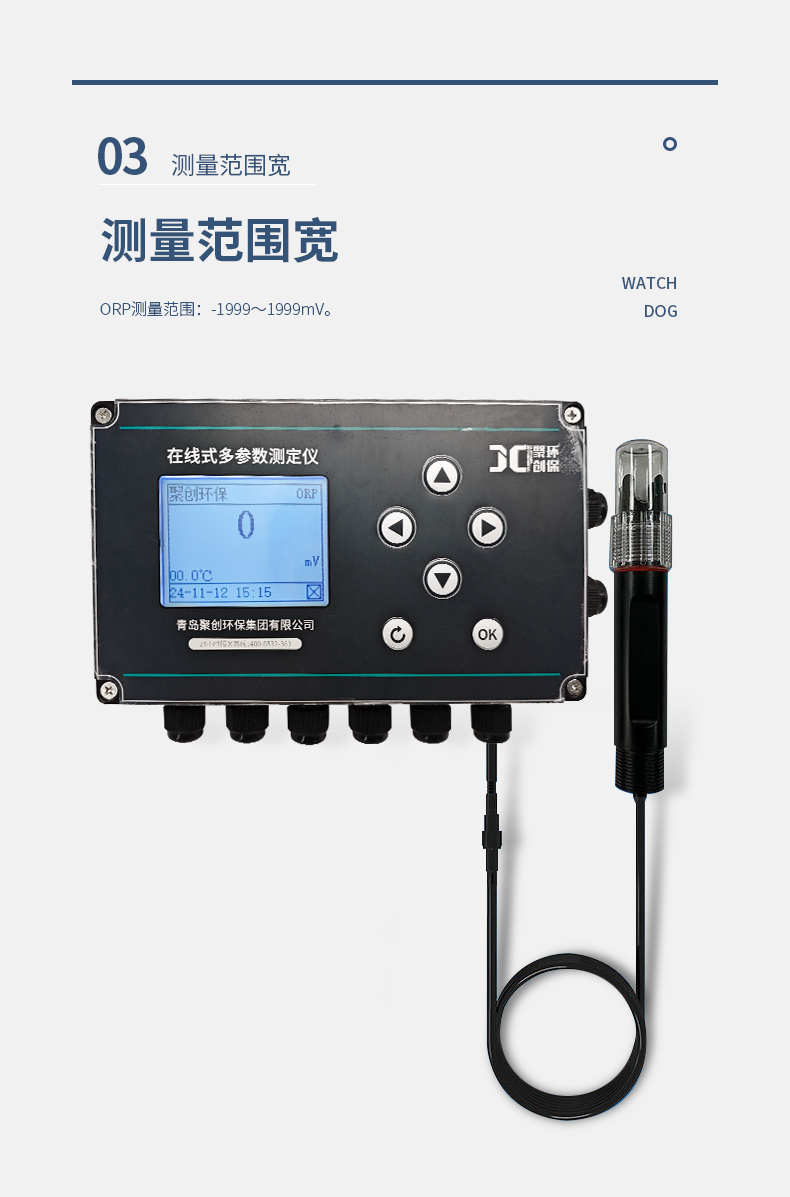

7.ORP参数测量范围：-1999~1999mV;
8.ORP参数测量精度：≤±5mV（25℃，222mv 标准溶液中）；
9.ORP参数分辨率：1mV；
10.温度参数测量范围：0~60℃；
11.温度参数精度：±0.5℃；
12.温度参数分辨率：0.1℃；

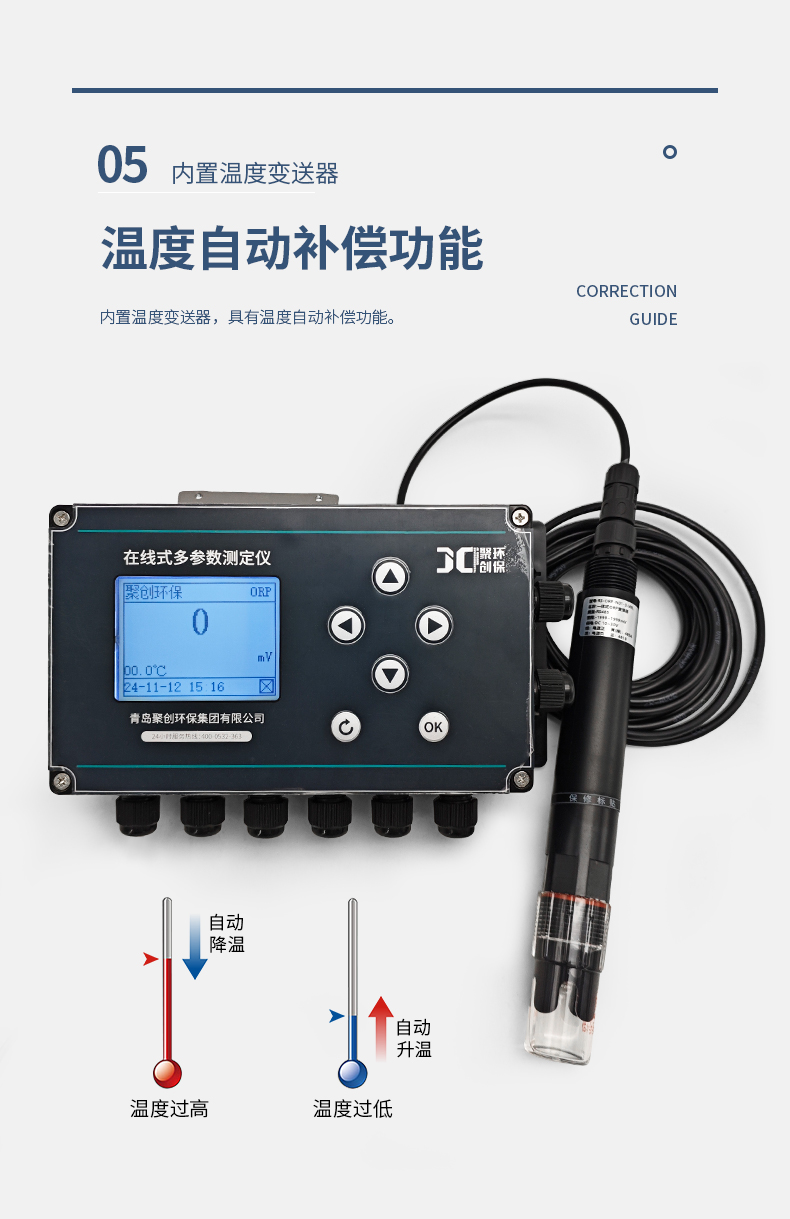

13.温度补偿：有。

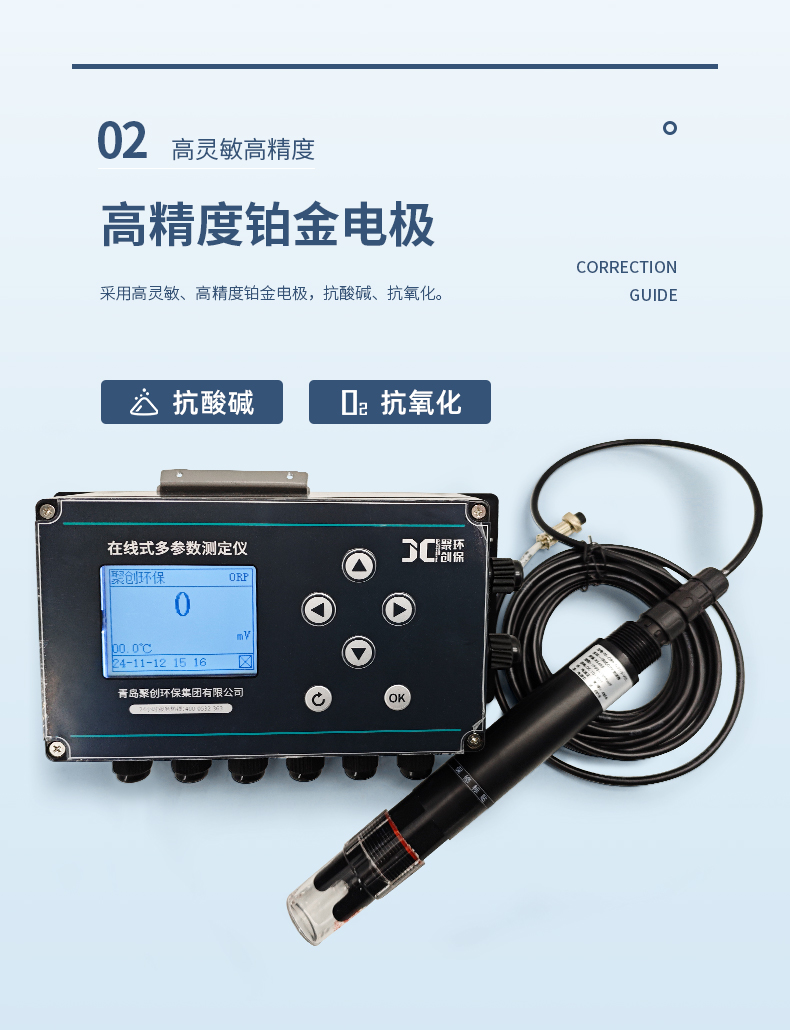

1.采用高灵敏、高精度铂金电极，抗酸碱、抗氧化，测量范围宽，自带温度补偿，反应灵敏；

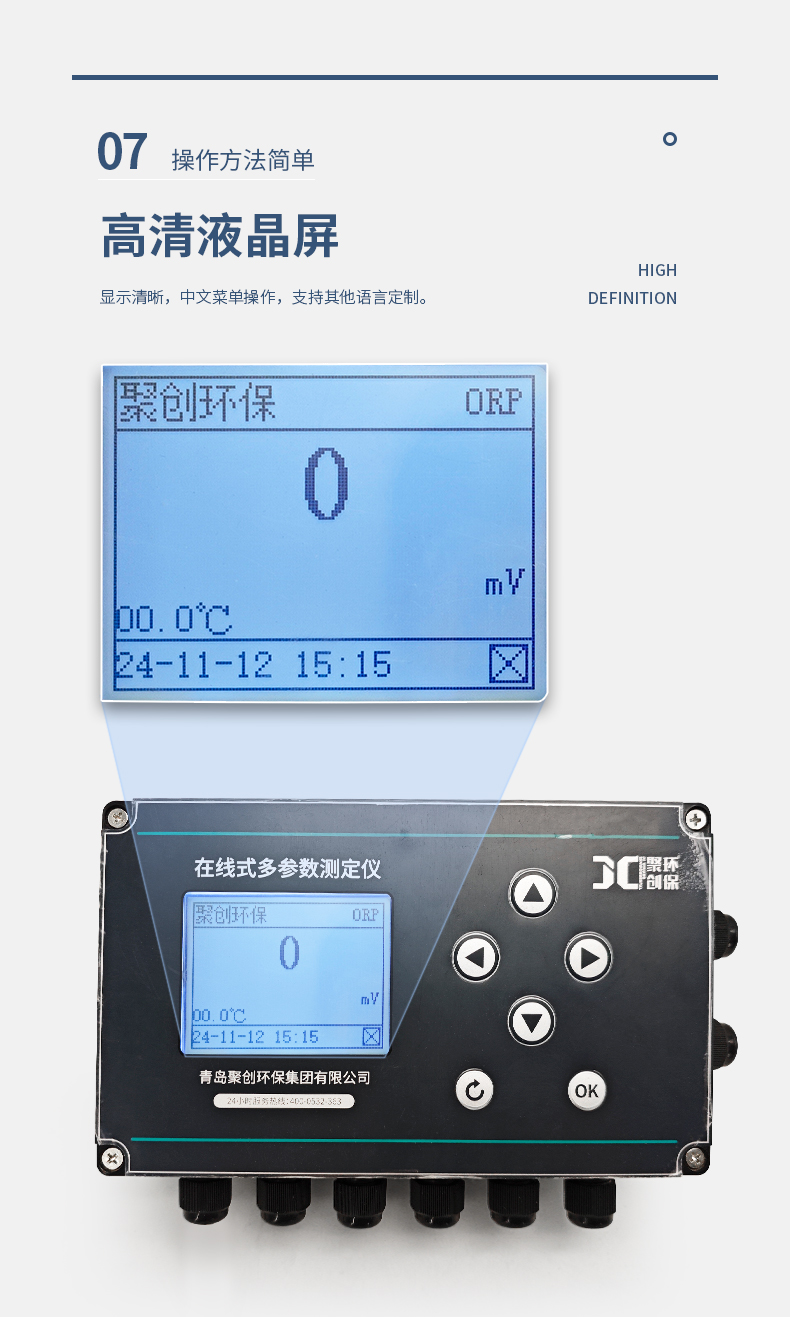

2.采用点阵屏，液晶显示清晰，中文菜单操作，支持其他语言定制；
3.稳定性好，测量精度高，重复性好；
4.安装简单易行，维护方便，寿命长；

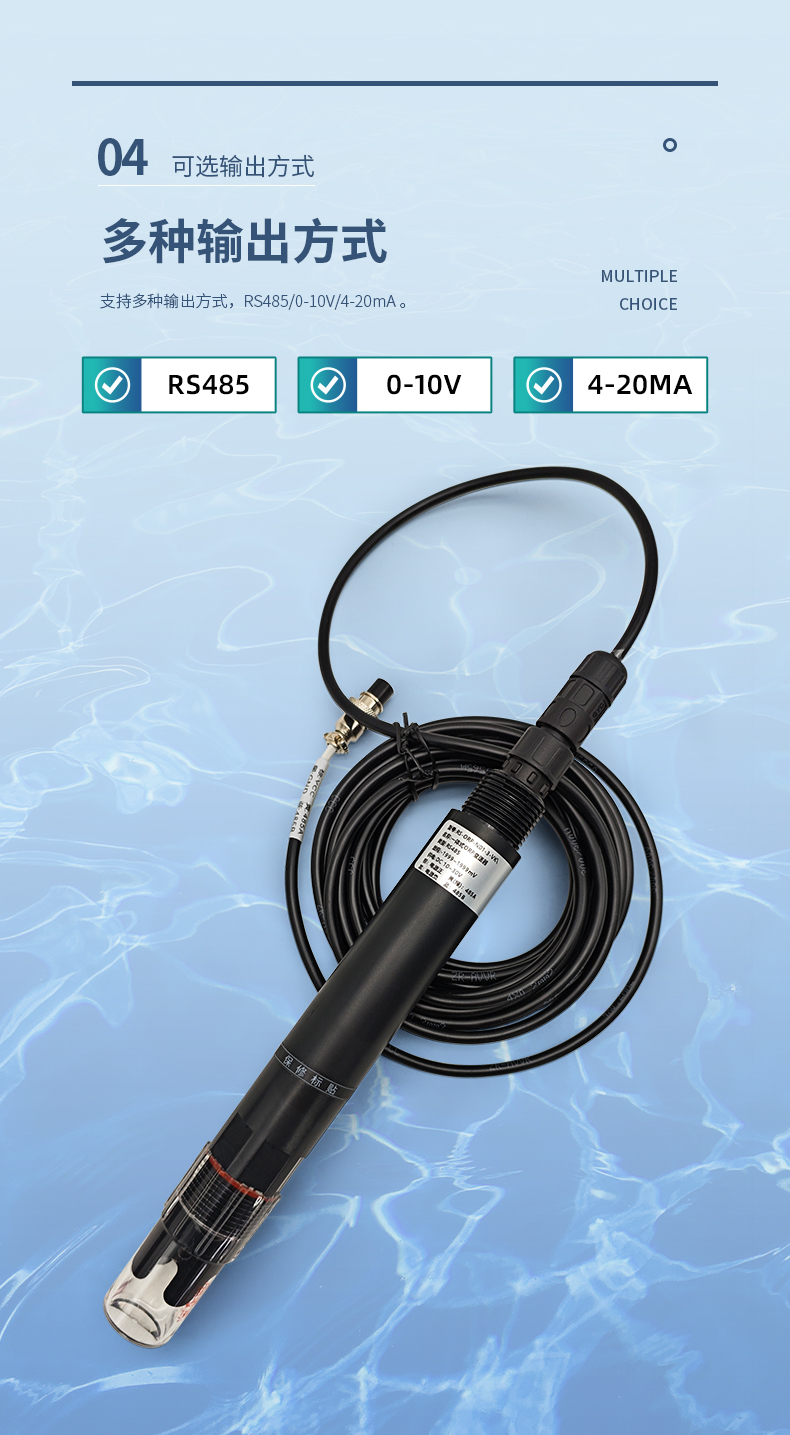

5.多种输出方式可选（RS485 MODBUS-RTU，模拟量（0-10V/4-20MA））；
6.集成数据采集、数据远程传输等功能，降低了系统集成难度和工作量；
7.存储容量大，能存储1000条测量数据，用户可记录测量数据；

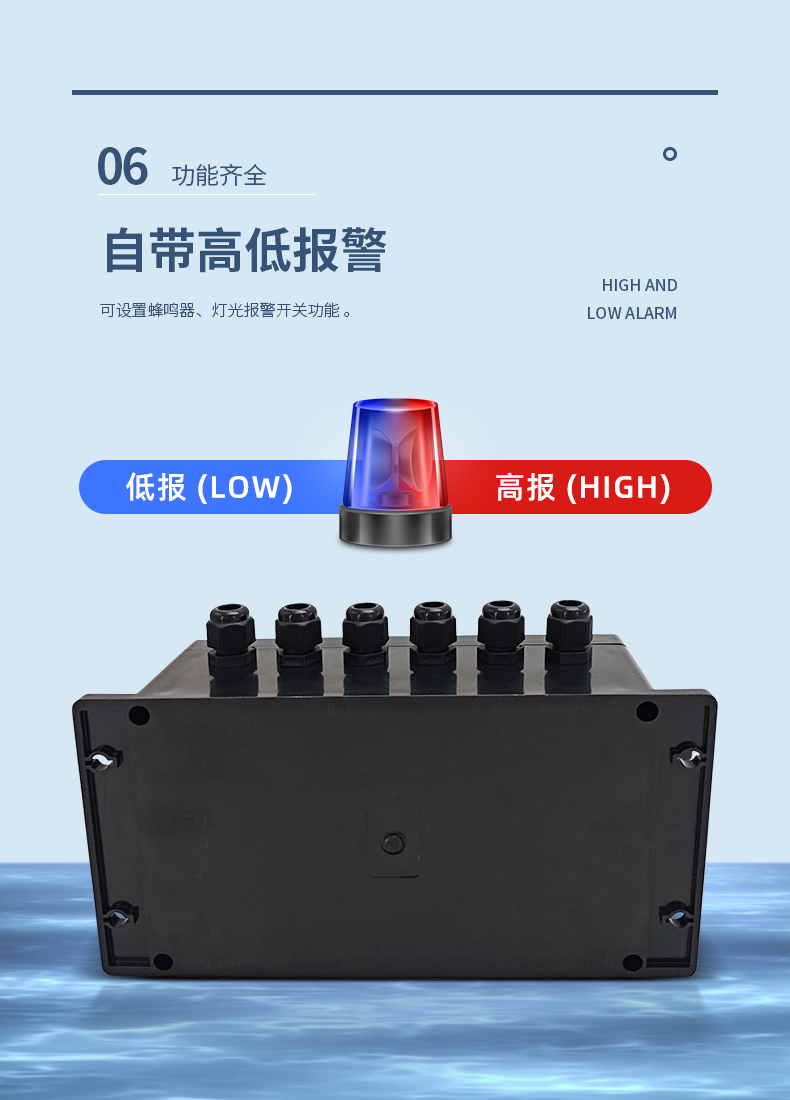

8.可设置高、低报警功能；

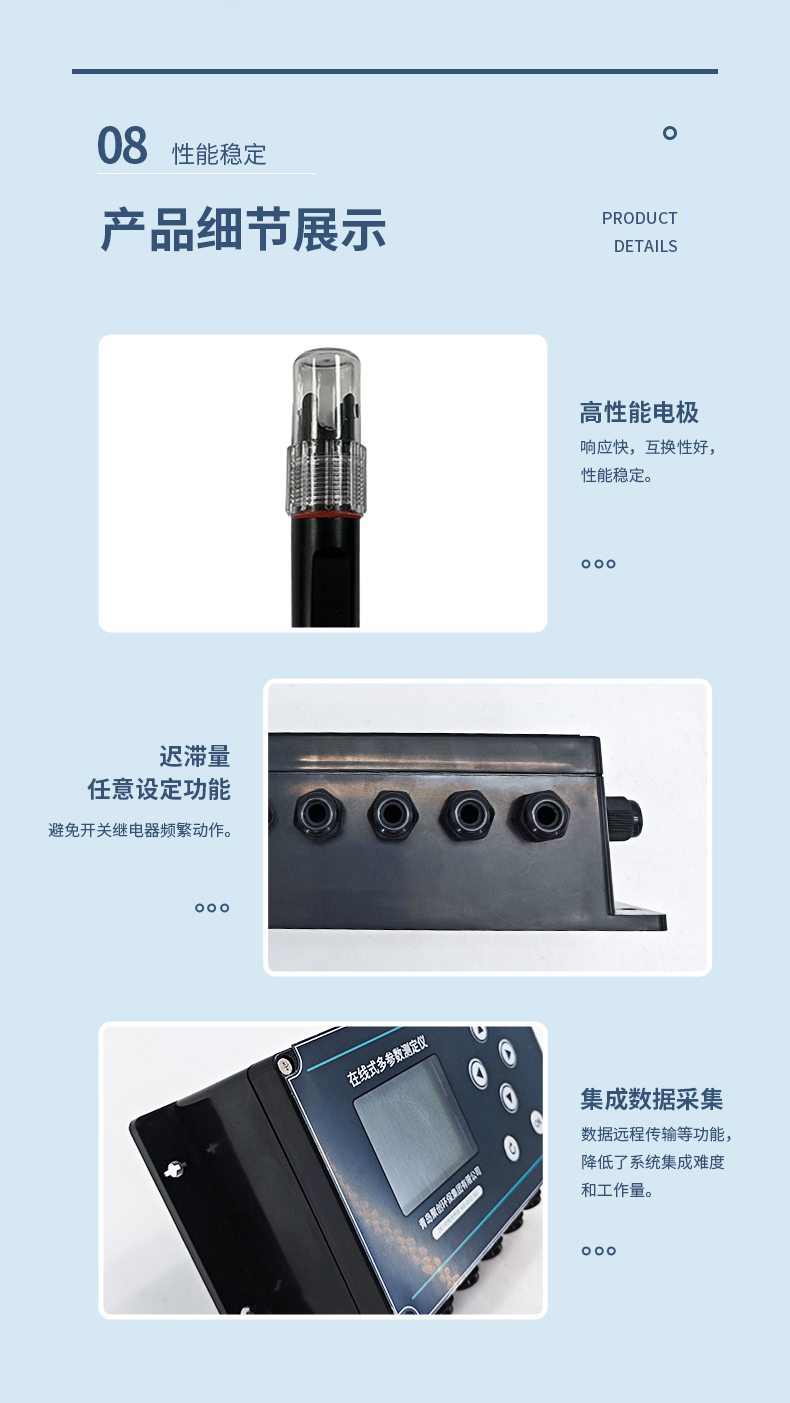

9.迟滞量任意设定功能，避免开关继电器频繁动作；
10.可设置蜂鸣器、灯光报警开关功能；
11.增加密码功能；
12.工业控制式看门狗，确保仪表不会死机；
13.可恢复出厂设置；
14.一体化集成设计，主机支持多种水质参数拓展。

一、ORP计维护保养事项
1.ORP计出现明显的故障时，请不要打开自行修理，尽快与我们联系！
2.每次使用前应校准设备，长期使用建议每3个月校准一次，校准频度应根据不同的应用条件适当调整（应用场合的脏污程度，化学物质的沉积等）。
3.电极前端的保护瓶内有适量浸泡溶液，电极头浸泡其中，以保障铂金片和液接界的活化。测量时旋松瓶盖，拔出电极，用纯水洗净即可使用。
4.电极使用周期为一年左右，老化后应及时更换新的电极。
5.安装时尽量避免线缆过于紧绷或受力。

二、电极清洗保养

1.电极浸泡液的配制：取25克分析纯氯化钾溶于100ml纯水中，配置成3.3M氯化钾溶液。
2.测量前应将电极玻璃泡内的气泡甩去，否则将影响测量。测量时，应将电极在被测溶液中搅动后静止放置，以加速回应。
3.测量前后都应用去离子水清洁传感器以保证精度。
4.ORP电极经长期使用后会产生钝化，现象是敏感梯度降低，响应慢，读数不准，此时可将电极下端铂金片用0.1M稀盐酸浸泡24h（0.1M稀盐酸配制：9ml盐酸用蒸馏水稀释至1000ml），然后再用3.3M氯化钾溶液浸泡24h，使其恢复性能。
5.电极污染或液接界堵塞，也会使电极钝化，此时，应根据污染物质的性质，以适当溶液清洗，详见下表（供参考）

污染物	清洗剂
无机金属氧化物	低于1M稀酸
有机油脂类物	稀洗涤剂（弱碱性）
树脂高分子物质	酒精、丙酮、乙醚
蛋白质血沉淀物	酸性酶溶液
颜料类物质	稀漂白液，过氧化氢

6.如果电极铂金污染严重而形成氧化膜，可在铂金表面涂上牙膏，然后轻轻擦洗，使铂金恢复光泽。
