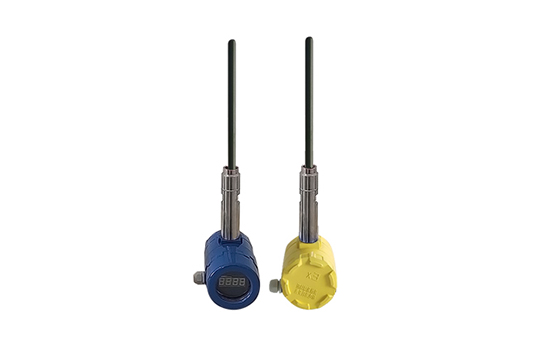

ZF-2010 2020布袋除尘检漏仪（高精度）
一、产品介绍
布袋除尘检漏仪适用于多个领域，可以与陶瓷制造业、水泥、精细化学及食品加工、钢铁厂、热电厂等行业的除尘系统配套使用。在这些加工领域，需要考虑粉尘的回收利用或除尘要求，以减少加工过程中的原材料损失或监督除尘器工作状态。
二、案例及应用场所
炼钢、发电、石油、化工、烟草行业、建材加工、纸浆和造纸、采煤和采矿、轮胎行业、水泥制造、焚烧炉和包装等行业
三、技术参数
1、相关标准
JJG 846-2015《粉尘浓度测量仪》
GB 3836.1-2010 爆炸性环境 第1部分：设备通用要求
GB 3836.4-2010 爆炸性环境 第4部分：由本质安全型“i”保护的设备
HJ/T 76-2007 固定污染源烟气排放连续监测系统技术要求及检测方法（试行）JJG 846-2015 粉尘浓度测量仪
JJG 882-2004 压力变送器检定规程
GB/T 6587-2012 电子测量仪器通用规范
2、产品参数
|
产品型号
|
ZF-2010（高精度、不带显示）
|
|
ZF-2020（高精度、带显示）
|
|
操作环境温度
|
-20℃～60℃（电子部件）
|
|
操作环境湿度
|
操作环境湿度
|
|
操作环境振动
|
最高连续震荡量，任何方向、任何频率：均方根值2g(20m/s2)
|
|
操作环境电磁场
|
在50 赫兹时最高值=60A/m (相等于一个1 ×1 米正方形电磁线圈内有50AT 的磁场)
|
|
操作环境保护
|
保护等级：IP66/NEMA4 铝合金壳体，适合非腐蚀性环境内安装，刚玉探针
|
|
管道气体压力
|
-0.1 – 1MPa
|
|
管道气体流速
|
1m/s～30m/s
|
|
管道气体温度
|
－50℃～260℃
|
|
管道外径
|
0.1m～4 m
|
|
探针结构
|
标准探针是M6，长度160 mm 高精度探针
|
|
尘埃颗粒大小范围
|
标称0.1μm～200 μm，在标称范围外仍然能够接收但信号特性有点不同
|
|
零点漂移
|
(时间) 每年低于量程的1%
|
|
零点漂移
|
(温度) 在指定的温度范围内，低于量程的1%
|
|
满量程漂移
|
(时间) 每年低于量程的1%
|
|
满量程漂移
|
(温度) 在指定的温度范围内，低于量程的1%
|
|
线路稳定性
|
系统所有部件均选用高稳定性电子组装件
|
|
噪音抵抗性
|
所有50 或60 赫兹音频和谐波均在信号被接收之前全部滤掉
|
|
测量范围
|
0-9/12/25/50/100/200/400/800/10000 mg/m3（更大量程可定做）
|
|
变送器输出方式
|
二线制4 – 20mA
|
|
变送器电源
|
12V – 24VDC
|
3、产品优势
1、产品采用先进的电荷感应技术，探针特殊处理，对粉尘的探测灵敏度高
2、产品实时在线连续检测，数据精准
3、测量介质范围宽泛，可测量常见介质的粉尘粒子
4、产品输出方式：4-20mA 模拟量输出。产品标准二线制 4-20mA 电流
输出，抗干扰能力强，易于远距离信号传输；对信号传输导线无特殊要求，输出电流与粉尘浓度成线性关系，方便后续的 PLC 数据处理
5、产品特殊结构设计：（1）免维护免清理（2）接线盒内置一体化变送器输出
