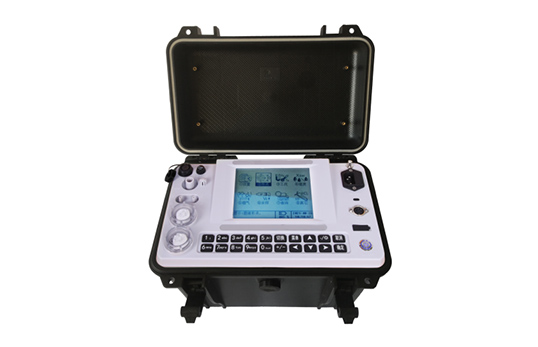

JCY-80E(X)低浓度一体烟尘(气)测试仪
一．产品简介
JCY-80E(X)是依据国家检定规程JJG680-2007《烟尘采样器检定规程》、JJG968-2002《烟气分析仪检定规程》，吸取行业内先进技术，由聚创环保研制开发出的新一代智能型烟尘烟气测试仪，该机技术性能指标符合国家环保局颁布的烟尘烟气采样仪的有关规定，实现烟尘、烟气同机采样及检测，大大缩短现场工作时间。适用于各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定和各种锅炉、工业炉窑的SO2、NO、NO2、CO、CO2、H2S等有害气体的排放浓度、折算浓度和排放总量的测定及各类脱硫设备效率的测定。
二．执行标准
JJG 968-2002 《烟气分析仪检定规程》
JJG 680-2007 《烟尘采样器检定规程》
HJ/T 397-2007 《固定源废气监测技术规范》
HJ/T 48-1999 《烟尘采样器技术条件》
HJ 836-2017 《固定污染源废气 低浓度颗粒物的测定 重量法》
HJ 57-2017 《固定污染源废气 二氧化硫的测定 定电位电解法》
GB/T 16157-1996 《固定污染源排气中颗粒物测定与气态污染物采样方法》
三．技术特点
■主机内集成差压、微压传感器、微处理器、直流旋片泵，基于皮托管平行法等速采样原理，自动测量跟踪烟气流速等速采集烟尘；
■主机内集成温度传感器、压力传感器。能测量计算包括动压、静压、全压、烟气流速、干、湿球温度、含湿量、烟气排放量等在内的所有参数；
■选用进口贴片器件，可靠性高，故障率极低，仪器体积大大减小，携带方便；
■滤筒采样、低浓度滤膜加热采样二合一采样枪，便携实用；
■工况动静压、烟温等参数采样枪直读，无需管路连接主机，避免了管路对压力影响，提高了测量精度；
■选配大容量锂电池，二合一采样枪由主机供电，烟尘采样流量50L/min，低浓度枪启动加热情况下，可连续使用4小时以上；
■仪器集烟尘采样、烟气分析、一路烟气吸收法采样为一体；
■电化学传感器随同线路板一体设计，用户升级、更换简捷方便；
■自动选择存储监测数据，供查询、打印，信息量大；
■自动记忆上次输入的监测目标工况参数，下次开机自动采用；
■320×240点阵STN型液晶显示，自动背光照明。中文菜单显示人机对话方式，图文并茂，简单明了。用户可以凭借仪器丰富的在线操作提示，直接操作。
■烟尘采样过程中，如果烟道负压较大，或取样孔开孔位置在水平烟道顶部时采样结束后滤筒中采集的烟尘易被倒吸出来，造成数据严重偏差。该仪器有特殊的功能来防止倒吸发生；
■烟尘烟气监测数据繁多，不同用户不同测试目的对数据要求各异，该机具备选择打印项功能，用户可以根据需求来选择要打印的数据；
■断电保护功能，烟尘采样的仪器突然断电，待再次开机时仪器会提示是否继续采样或者保存数据；
■进行参数校正时您必须输入密码，以保证仪器内存数据安全；
■选配油烟取样管后，可满足GB18483-2001《饮食业油烟排放标准》中对油烟进行采样的要求；
■支持蓝牙和串口两种方式打印，内置蓝牙模块与蓝牙打印机连接打印，更加方便快捷；
四．技术参数
|
采样参数
|
参数范围
|
分辨率
|
误差
|
|
烟尘采样流量
|
(0～100) L/min
|
0.1 L/min
|
≤±2.5%
|
|
烟气采样流量
|
(0.2～2.0) L/min
|
0.1 L/min
|
≤±2.5%
|
|
流量控制稳定性
|
＜ ±2.5%
|
|
烟气动压
|
(0～2000) Pa
|
0.1 Pa
|
≤±1%FS
|
|
烟气静压
|
(-30.00～+30.00) kPa
|
0.01 kPa
|
≤±1%FS
|
|
流量计前压力
|
(-40.00～0.00)kPa
|
0.01 kPa
|
≤±1%FS
|
|
流量计前温度
|
(-30.0～125.0)℃
|
0.1℃
|
≤±2.5℃
|
|
烟气温度
|
(0～500)℃
|
1℃
|
≤±3℃
|
|
大气压
|
(60～130)kPa
|
0.01 kPa
|
不超过±500Pa
|
|
含湿量
|
(0～60)%
|
0.10%
|
≤±1.5 %
|
|
O2 (可选)
|
0～ 30%
|
0.01%
|
示值误差：≤±5 %；
|
|
SO2 (可选)
|
（0～5700） mg/m3
|
0.1mg/m3
|
重复性：≤2 %；
|
|
NO(可选)
|
（0～1300） mg/m3
|
0.1mg/m3
|
响应时间：≤60s；
|
|
CO(可选)
|
（0～5000） mg/m3
|
0.1mg/m3
|
稳定性：1小时内示值变化≤5 %。
|
|
NO2 (可选)
|
（0～200） mg/m3
|
0.1mg/m3
|
|
|
H2S(可选)
|
（0～300） mg/m3
|
0.1mg/m3
|
|
|
CO2(可选)
|
（0～20）%
|
0.01%
|
|
|
采样泵负载能力
|
≥50L/min (阻力为－20kPa时)
|
|
Z大采样体积
|
999999 .9 L
|
0.1 L
|
≤±5%
|
|
O2传感器寿命
|
空气中2年
|
|
SO2 传感器寿命
|
空气中2年
|
|
NO传感器寿命
|
空气中2年
|
|
CO传感器寿命
|
空气中2年
|
|
NO2传感器寿命
|
空气中2年
|
|
H2S传感器寿命
|
空气中2年
|
|
CO2传感器寿命
|
空气中2年
|
|
主机尺寸(长×宽×高)
|
330mm*231mm*297mm
|
|
仪器噪音
|
＜70 dB(A)
|
|
电池供电
|
内置大容量锂电池
|
|
电池工作时间
|
＞7小时(40L/min带载)
|
|
整机重量
|
9.0kg
|
|
功 耗
|
＜200 W
|
