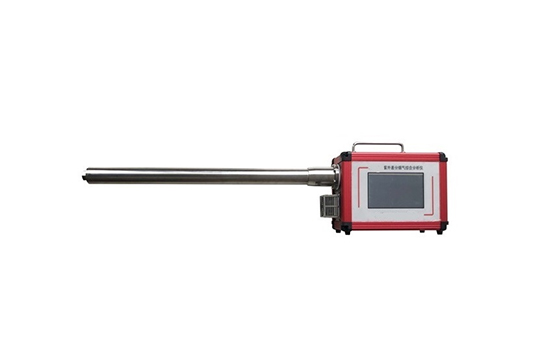

JCY-80J便携式紫外烟气分析仪
一、产品简述
本产品集成了光学、光谱学、计算机、电化学等先进技术测量固定污染源废气排气管道中有害气体成分，应用紫外法测定 SO2、NO、NO2、电化学法测定 O2、CO、红外法测定 CO2 等气体成分浓度，仪器核心采用进口光学部件，高性能长寿命脉冲氙灯，具有测量精度高、可靠性高、响应时间快、使用寿命长等特点。
适用范围
1、各种锅炉、工业炉窖的 SO2、NOX 等有害气体的排放浓度、折算浓度和排放总量的测定。
2、烟气含氧量、空气过剩系数的测定。
3、烟气连续测量仪器测量准确度的评估和校准。
4、其它可应用的场合。
二、执行标准
GB/T 37186-2018 《气体分析 二氧化硫和氮氧化物的测定 紫外差分吸收光谱分析法》
JJG 968-2002《烟气分析仪》
HJ/T 397-2007《固定源废气监测技术规范》
HJ/T76-2007《固定污染源烟气排放连续监测系统技术要求及检测方法》
HJ/47-1999《烟气采样器技术条件》
HJ/44-2015《便携式紫外吸收烟气测量系统技术要求及检定方法》
HJ1045-2019《固定污染源烟气（二氧化硫和氮氧化物）便携式紫外吸收法测量仪器技术要求及检测方法》
三、性能特点
1、一体化结构设计
主机取样管一体化设计，结构紧凑，体积小，重量轻，便于携带。
2、高效保温管
取样管外管采用超薄保温设计，保温效果好，结合智能算法的恒温技术使气池在采样过 程中温度保持恒定，测量结果准确。
3、三级粉尘过滤设计
进气管路采用三级过滤，钛滤芯及四氟滤芯串联使用，高效过滤粉尘，极大降低了颗粒 物进入气室，有效降低了仪器故障率，延长维护周期。
4、高效雾滴过滤
采用高效雾滴过滤装置，有效防止管道中雾滴进入取样管，提高测量精度。
5、高效水汽冷凝装置
采用高效导热材料制作的冷凝装置，无需制冷装置直接将高温气体冷却至环境温度，有 效保护采样泵及电化学传感器。
6、采用紫外氙灯使用寿命长
采用进口脉冲氙灯光源，无预热时间，使用寿命长达 1 万小时以上，是氘灯寿命的 3倍，降低使用维护成本。
7、精确的NO2 测量
采用 400nm-450nm 光谱测量 NO2，无气体交叉干扰，数据稳定精确。
8、进气管路与气池一体化设计
进气管路与气池一体化设计，与保温管之间采用高温材料制作的减震缓冲装置，避免运输及使用过程中振动对仪器的影响，采用高效加热膜及高效导热片，加热均匀，气路与气池温度高于 120 度，有效避免冷凝水吸附，保证 SO2 数据测量准确。
9、超宽量程气体测量
采用先进的算法，具有高低量程自动切换功能，适用于多种场合。
10、适用范围广，可在酷热或严寒的环境工作
采用人工智能算法 PID 调节，自动整定参数，保证光谱仪、氙灯等关键部件恒温，保证测量精度，使分析仪可在酷热或严寒环境使用。
11、工业级高速嵌入式工控机核心
采用工业级高速嵌入式工控机设计，支持中文输入，系统内置大容量数据存储器，可以存储 10 万组以上的测量数据，供查询、打印或微机通讯。
12、采用 5 寸高亮度彩色显示屏
采用 5 寸高亮度、宽温 TFT 彩色显示屏，适合野外环境温度（-20～70）℃
13、故障检测功能
具备故障自检功能，可对通讯故障及常见的器件和功能进行检测并生成故障报表，以方便用户的维护和使用。
四、技术指标
|
主要参数
|
参数范围
|
分辨率
|
准确度
|
|
采样流量
|
0.8 L/min
|
0.1L/min
|
/
|
|
大气压
|
(50～130) kPa
|
0.01kPa
|
≤±0.50kPa
|
|
空气过剩系数
|
1～99.99
|
0.01
|
≤±2.5%
|
|
数据存储
|
＞1000000 组
|
|
工作温度
|
(－20～+50) ℃
|
|
工作电源
|
AC 220V±10%，50HZ
|
|
主机尺寸
|
(长 1200×宽 130×高 180)mm
|
|
主机重量
|
约 6kg
|
|
功耗
|
＜200w
|
|
O2 （电化学）
|
（0～30）%
|
0.1 %
|
示值误差：≤± 5%
重复性：≤2.0% 响应时间：≤90 s
稳定性：1 小时内示值变化﹤5%
|
|
SO2 （紫外）
|
低量程（0～572）mg/m3
|
0.1mg/m3
|
|
SO2 （紫外）
|
高量程（0-5720）mg/m3
|
0.1mg/m3
|
|
NO
|
（紫外）
|
低量程（0-268）mg/m3
|
0.1mg/m3
|
|
NO
|
（紫外）
|
高量程（0-1340）mg/m3
|
0.1mg/m3
|
|
NO2 （紫外）
|
（0～1025） mg/m3
|
0.1mg/m3
|
|
NH3 （选配）
|
（0～380） mg/m3
|
0.1mg/m3
|
|
CO
|
(选配)
|
（0～5000）mg/m3
|
0.1mg/m3
|
|
CO2
|
(选配)
|
（0～30）%
|
0.01 %
|
