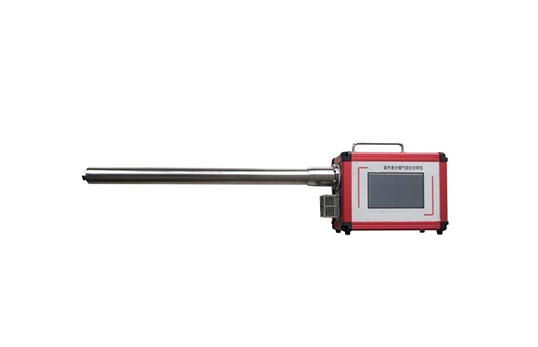

JCY-80X便携式紫外差分烟气分析仪
一、产品概述
JCY-80X型紫外差分烟气分析仪以紫外差分吸收光谱分析技术（DOAS）为核心，用于测定固定污染源排气中的SO2、NO、NO2、NH3、O2（电化学法）、CO（电化学法或者红外）、CO2（红外法）等成分浓度的新款光学分析仪器，仪器核心采用进口光学部件，具有测量精度高、可靠性高、响应时间快等特点。
二、执行标准
HJ/47-1999《烟气采样器技术条件》
HJ/T76-2007《固定污染源烟气排放连续监测系统技术要求及检测方法》
HJ/44-2015《便携式紫外吸收烟气测量系统技术要求及检定方法》
USEPA 方法6C 《固定污染源排放二氧化硫的测定（仪器分析程序）》
USEPA 方法7E 《固定污染源排放氮氧化物的测定（仪器分析程序）》
HJ 1132-2020 《固定污染源废气 氮氧化物的测定 便携式紫外吸收法》
HJ 1131-2020 《固定污染源废气 二氧化硫的测定 便携式紫外吸收法》
GBT 37186-2018《气体分析 二氧化硫和氮氧化物的测定 紫外差分吸收光谱分析法》
DB37/T 2705-2015《山东省固定污染源废气二氧化硫的测定 紫外吸收法》
DB37/T 2704-2015《山东省固定污染源废气氮氧化物的测定 紫外吸收法》
三、主要特点
1.热湿法全程加热：滤芯、气室全程加热，烟气从烟道中抽取经过二级滤芯过滤，进入光学检测气室，整个气路高温加热，将烟气中的水分完全气化，避免水分对气体溶解吸收及管路吸附造成的负干扰。
2.整机一体化设计：测量过程无需进行繁琐的连管接线，真正的便携实用。
3.枪管气凝胶保温技术：利用气凝胶良好的保温效果，使得枪管外的温度保证在人体可以触摸的状态，有效防止高温烫伤同 时隔绝高温烟道热量对气室的影响，使气室始终维持在恒温状态，测量结果更准确，此方法相比较真空保温更加稳定。
4.多级缓冲减震：气室、光纤、光学分析核心部件采用多级缓冲减震技术，避免了机械振动对光路的影响，提高了仪 器的可靠性和稳定性。
5.高效过滤装置：烟枪前端配套高效过滤器，有效防止镜片污染，大大延长了仪器的维护周期。
6.大屏彩屏液晶显示界面：7寸彩屏晶示，触摸屏操作，方便使用。
7.蓝牙打印：标配蓝牙打印机，对现场数据进行实时打印或均值打印。
四、技术参数
|
主要技术参数
|
参数范围
|
分辨率
|
误 差
|
|
SO2
|
DOAS
|
（0.0~200.0/2000）mg/m³
|
0.1 mg/m³
|
示值误差：
优于±5 %；
重复性：<2 %；
响应时间：<90 s；
稳定性：<5 %。
注：烟气测量范围可定制。
|
|
NO
|
DOAS
|
（0.0~200.0/1000）mg/m³
|
0.1 mg/m³
|
|
NO2
|
DOAS
|
（0.0~200.0/2000）mg/m³
|
0.1 mg/m³
|
|
O2
|
电化学
|
（0.00~25.00）%
|
0.1 %
|
|
NH3(选配)
|
DOAS
|
（0.0~50.0）mg/m³
|
0.1 mg/m³
|
|
CO2 (选配)
|
红外
|
（0.00~20.00）%
|
0.01 %
|
|
CO(选配)
|
电化学（带H2补偿）
|
（0~5000.0）mg/m³
|
0.1 mg/m³
|
|
红外
|
（0.00-2.00）%
|
0.01 %
|
|
采样泵工作流量
|
0.5 L/min
|
|
负载能力
|
30 KPa
|
|
外型尺寸
|
采样管φ45x700 mm+主机330×135×220 mm
|
|
整机重量（不含电池）
|
约6.5 kg
|
|
功耗
|
<200 W
|
|
工作电源
|
电源适配器（输入220 V/AC输出DC24 V/10 A）
|
