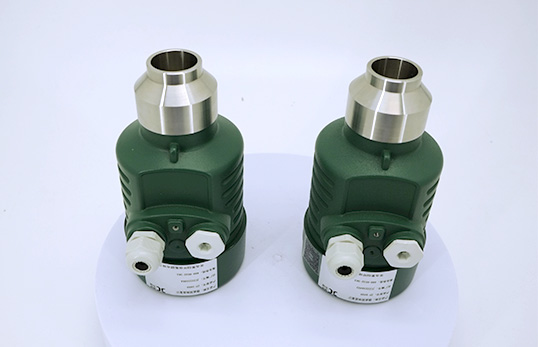

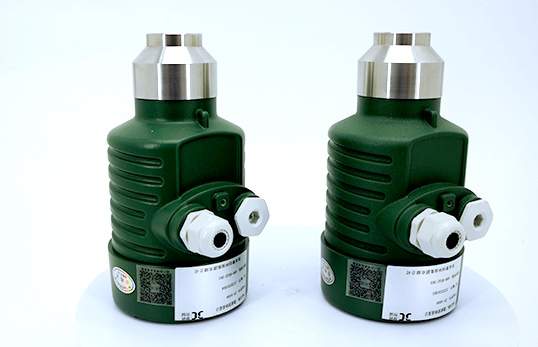

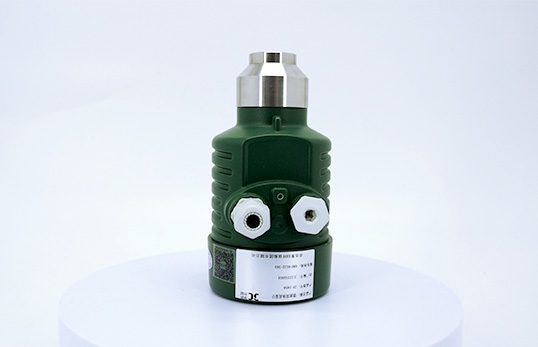

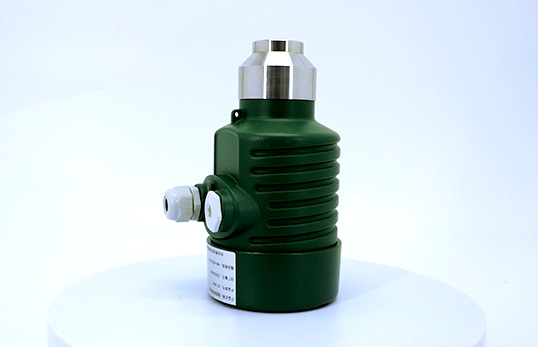

ZF-1050系列 微波固体流量开关
继电器的输出端子默认常闭，超过阈值吸合，同时该继电器端子，不具备电压输出能力。且在直流状态承受电流2.0A以内。
一、使用环境
1. 环境温度：(-40～80)℃ （电子部件）；
2. 环境湿度：(45～85)%RH；
3. 过程压力：＜2.5MPa；
4. 过程温度：-50℃～260℃（标准型）；
5. 野外工作时，应有防雨、雪、尘以及日光曝晒等侵袭的措施。
二、产品参数
|
外形尺寸
|
长180mm*直径530 mm
|
|
裸机重量
|
1.3Kg
|
|
连接头尺寸
|
内径30mm，外径37mm
|
|
电源
|
DC（9~36）V
|
|
功率
|
0.1W
|
|
温度范围
|
≤350℃（仪器内部≤125℃）
|
|
输出方式
|
DC 4-20mA信号/继电器输出（切换触点，无电位）
|
|
测量精度
|
±5.0%
|
|
防护等级
|
IP65
|
|
测量量程
|
0-100kg/kg
|
|
接线方式
|
三线制
|

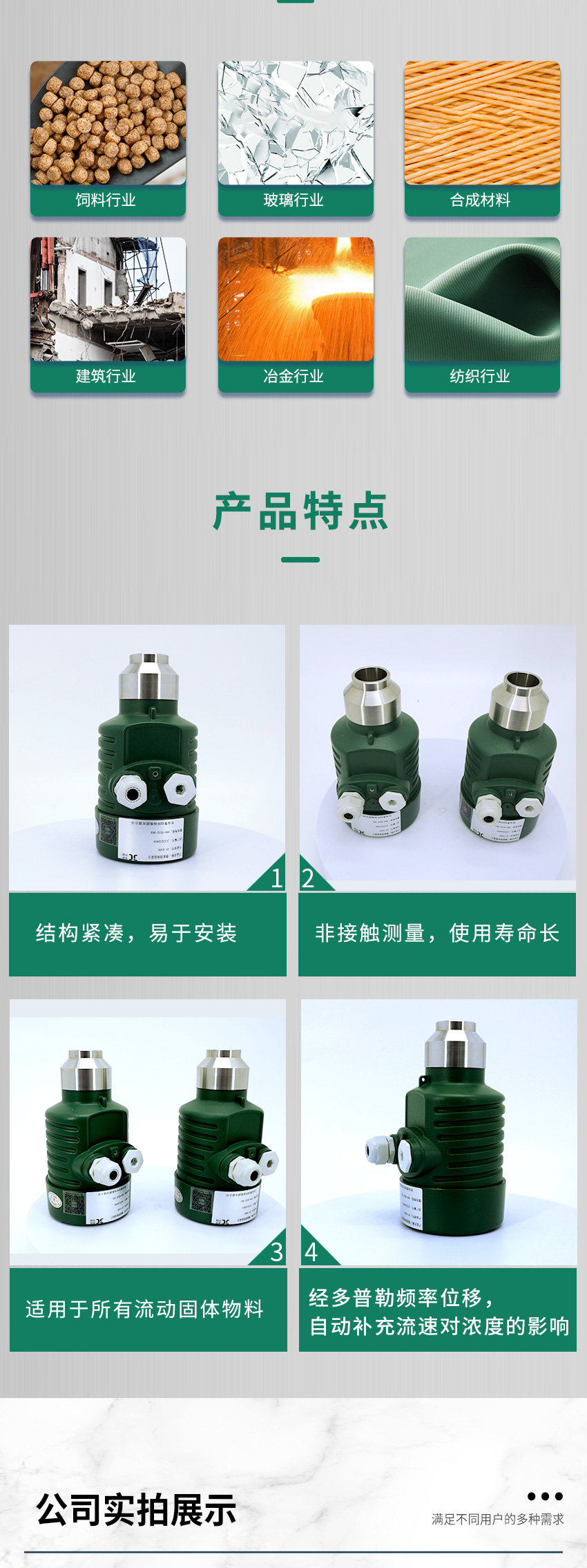

1、结构紧凑，易于安装；
2、非接触测量，使用寿命长；
3、在线监测固体物料的传送过程；
4、适用于所有流动固体物料；
5、经多普勒频率位移，自动补充流速对浓度的影响。
1、安装工作
1)仪器的安装位置，尽量安装在管道的弯口处，弯口处物料比较分散，仪器更易察觉；
2)拧紧前面的管道转接头，做好标记，避免安装后仪器的位置偏移；
3)也可根据现场实际情况，选用合适的法兰盘。

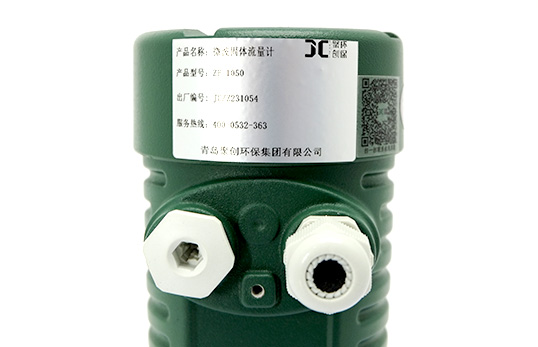

2、电气连接说明
1)仪器的输入电压是直流（9-36）V，请按出厂所带端子进行连接，防止电源反接损伤仪器。
2)电缆红线。
3、传输信号说明
1)4-20MA连接方式为3线制连接，20MA代表满量程，4MA代表zui低量程；
2)继电器的输出端子默认常闭，超过阈值吸合，同时该继电器端子，不具备电压输出能力。且在直流状态承受电流2.0A以内。
