锅炉风粉在线监测系统JCF-DQ-3

含有粉尘颗粒的气固两相流体在输送过程中,由于煤粉颗粒与煤粉颗粒、煤粉颗粒与管道内壁的碰撞和摩擦,将使煤粉颗粒带上电荷，形成静电场。当带电煤粉颗粒通过测量电极时，测量电极感应出正负电荷，电荷在转移运动中形成电流信号；此交流电信号的大小和煤粉质量含量成正比。通过对此电信号进一步放大、运算处理，从而测量出煤粉量与风量的比值（kg/ kg）。

价格咨询技术咨询

产品介绍

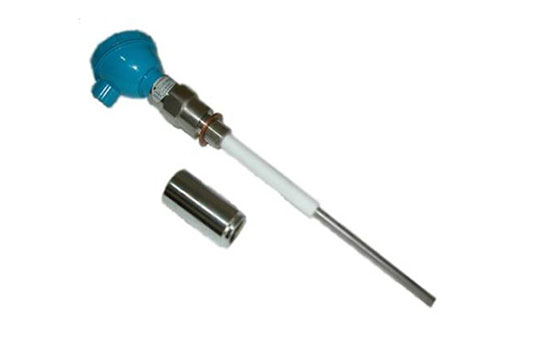

锅炉风粉在线监测系统JCF-DQ-3

一、产品介绍

JCF-DQ-3型煤粉浓度在线测量系统由我公司研发生产，广泛应用于冶金、发电、水泥等行业气固两相流的在线测量。
主要使用场所：电厂各煤粉管道中煤粉浓度或其他除尘场所。
工作原理：
含有粉尘颗粒的气固两相流体在输送过程中,由于煤粉颗粒与煤粉颗粒、煤粉颗粒与管道内壁的碰撞和摩擦,将使煤粉颗粒带上电荷，形成静电场。当带电煤粉颗粒通过测量电极时，测量电极感应出正负电荷，电荷在转移运动中形成电流信号；此交流电信号的大小和煤粉质量含量成正比。通过对此电信号进一步放大、运算处理，从而测量出煤粉量与风量的比值（kg/ kg）。

二、产品参数

使用环境温度	-40～80℃（电子部件）
使用环境湿度	45%～95%RH
被测介质压力	＜2.5MPa
被测介质温度	-50～260℃（标准型）
粉尘颗粒大小	标称直径0.1µm～200µm
测量精度	±5.0%
测量量程	0-100%（标准型）
插入深度	L=360mm（标准型），可根据要求定做
输出方式	四线制 DC 4－20mA
电源电压	DC 24V±10%
防护等级	IP65
防爆等级	本安型
变送器功耗	小于1W

接线方式：
JCF-DQ-3型煤粉浓度变送器可与任何DC 4-20mA输入的指示、记录与调节仪表、PLC、DCS及计算机等组成系统。与JCF-DQ-3型煤粉浓度传感器之间使用SYWV75-5双屏蔽同轴电缆连接。

外形尺寸：
JCF-DQ-3型煤粉浓度传感器安装时需在被测管道上开Φ32孔，然后将安装底座垂直焊接到被测管道上。安装底座和传感器主体之间为M27×2螺纹连接。

系统标准配置：

序号	产品名称	规格型号	单位	数量	备注
JCF-DQ-3型煤粉浓度在线测量系统
1	煤粉浓度传感器	JCF-DQ-3-S	支	1
2	煤粉浓度变送器	JCF-DQ-3-T	块	1	直接输出4-20mA信号或RS-232、RS-485通讯接口
3	安装底座	M27*2	个	1	不锈钢材质
4	同轴电缆	SYWV-75-5	米	50	每测点50米
5	控制柜	KDM-IP	台	1	含空气开关、开关电源、端子排、数据转换器（非标配）

三、产品特点

测量电极采用刚玉99保护套管，耐磨性好，使用寿命长。
变送器主体部分采具有隔热功能。
